人肩運搬可能な小型軽量地盤調査機で山岳地のN値、逆T型基礎の基礎形状が分かります。
概要

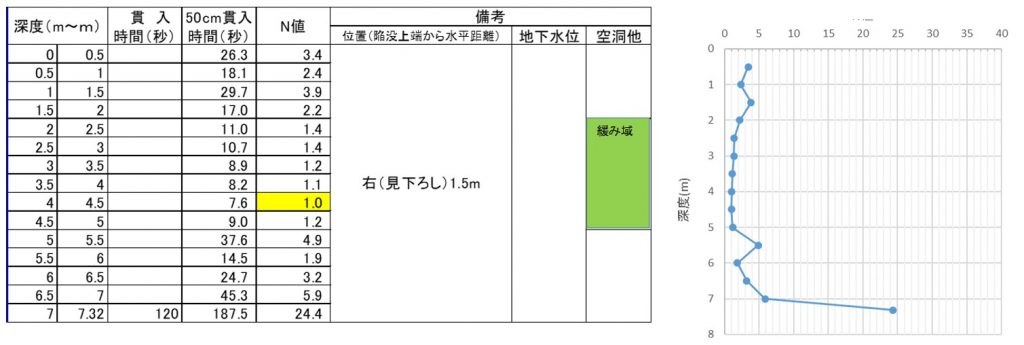

振動貫入試験機により電動ブレーカーの振動貫入を利用して、貫入速度からN値を換算して求めることができます。 貫入支柱を機械ベース上で水平移動することにより、逆T型基礎形状を正確に求める事が出来ます。
特長
- 人肩運搬やソリにより人力で運搬可能です。
- 仮設不要のため。傾斜地で効率的な調査が可能です。
- 貫入時間からN値を求めることが可能です。
- 10ｃｍ間隔で調査可能なため、鉄塔等の基礎形状調査が可能です。
用途
- 一般N値調査
- 傾斜地での地すべり調査
- 傾斜地での空洞、緩み領域調査
- 基礎形状調査（精度10cm）
特許
- 【特許】特許第6667263号 振動打撃式軽量地盤調査機及び振動打撃式地盤調査方法
- 【特許】特許第7219911号 振動式軽量地盤調査機
振動貫入試験機
振動貫入試験状況

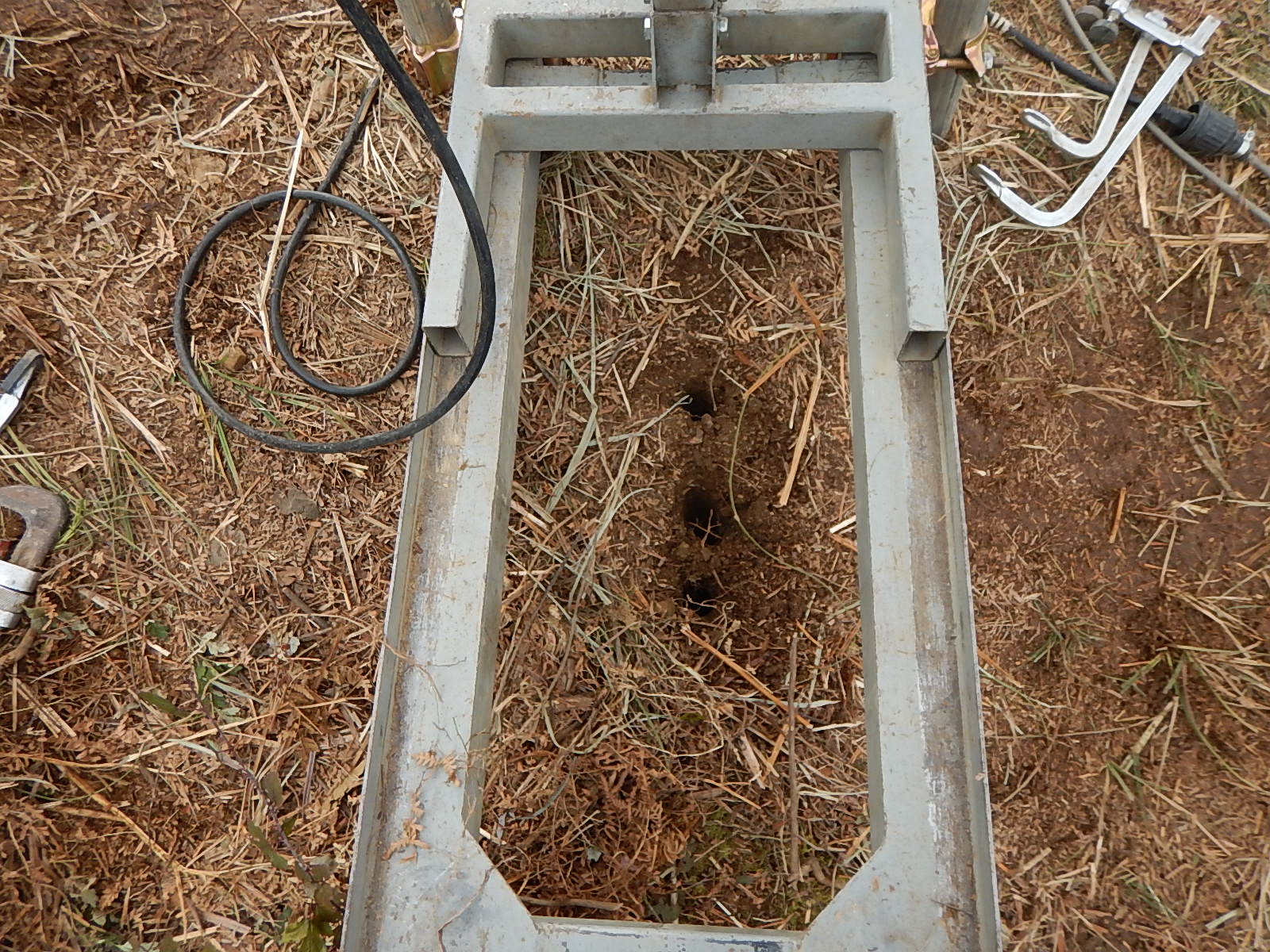

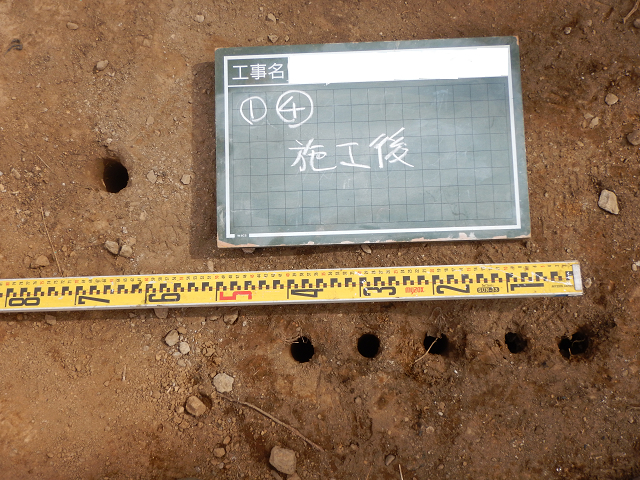

10cm間隔の測定

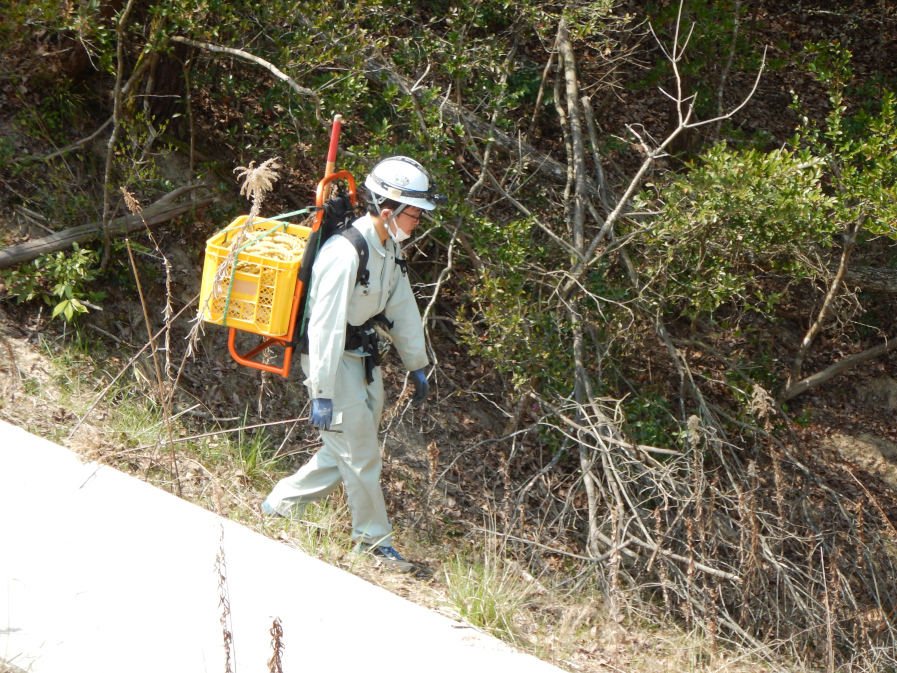

背負子による人肩運搬

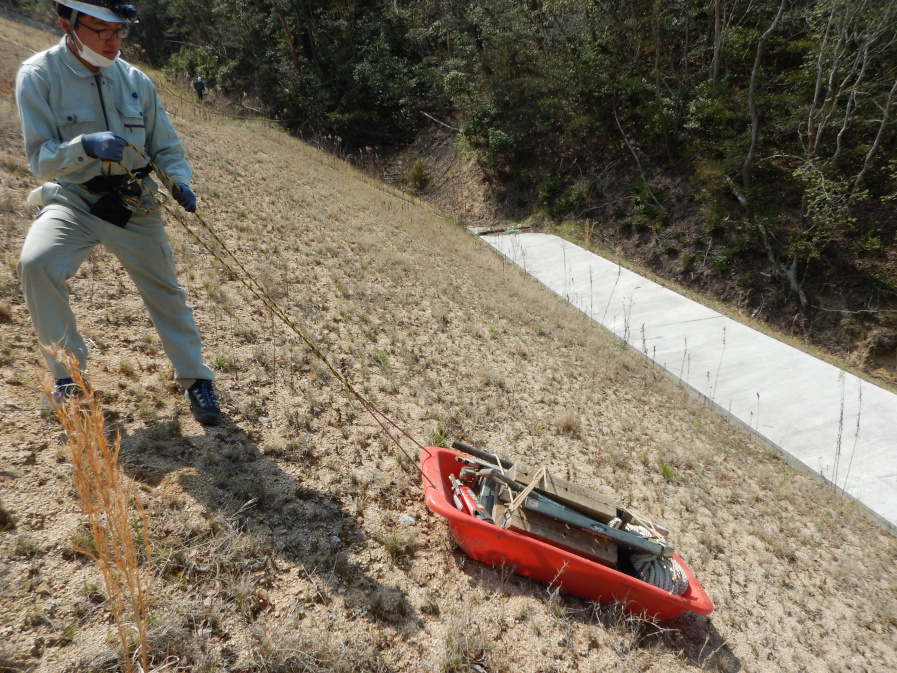

ソリによる運搬
